Przyłącze odcinające podwójne TV
Parametry techniczne
|
Ciśnienie nominalne |
1MPa |
|
Czynnik grzewczy |
woda |
|
Różnica ciśnień |
0,06MPa |
|
Ciśnienie próbne |
1.5MPa |
|
Przyłącze grzejnikowe |
¾” |
|
Temperatura pracy |
do 120°C |
|
Rozstaw podłączenia |
50 mm |
NUMER KATALOGOWY
|

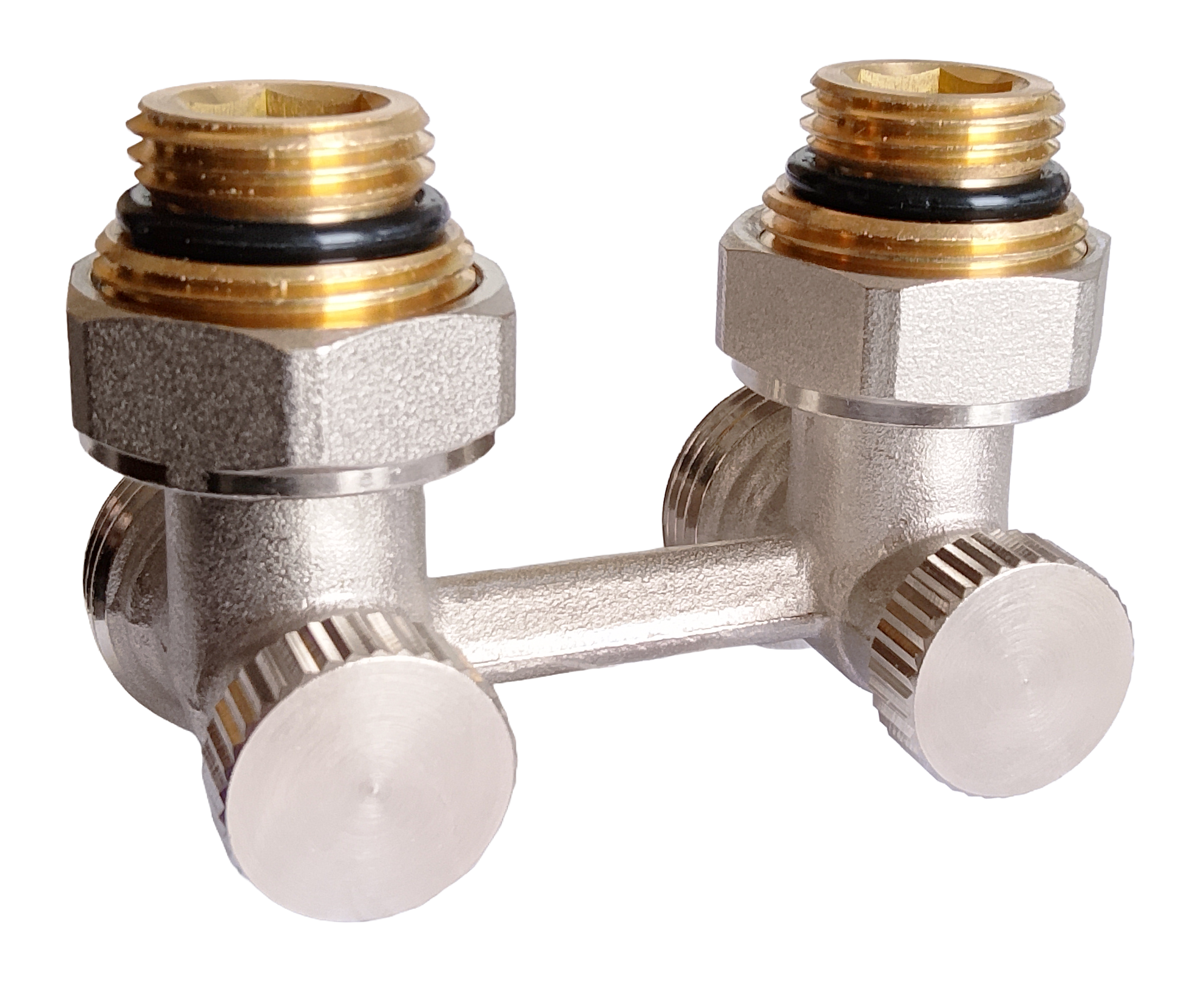

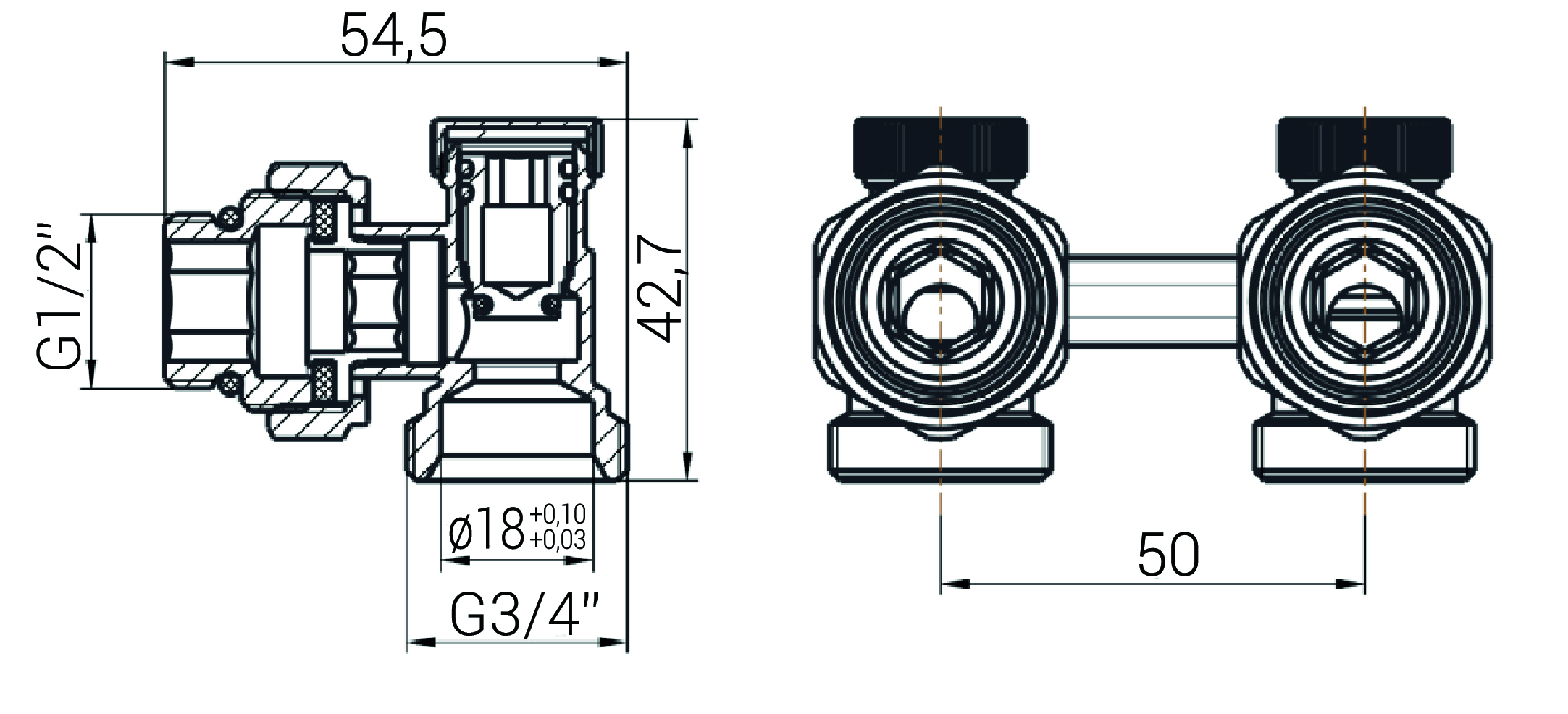

Kątowe |
HL6080 |
|

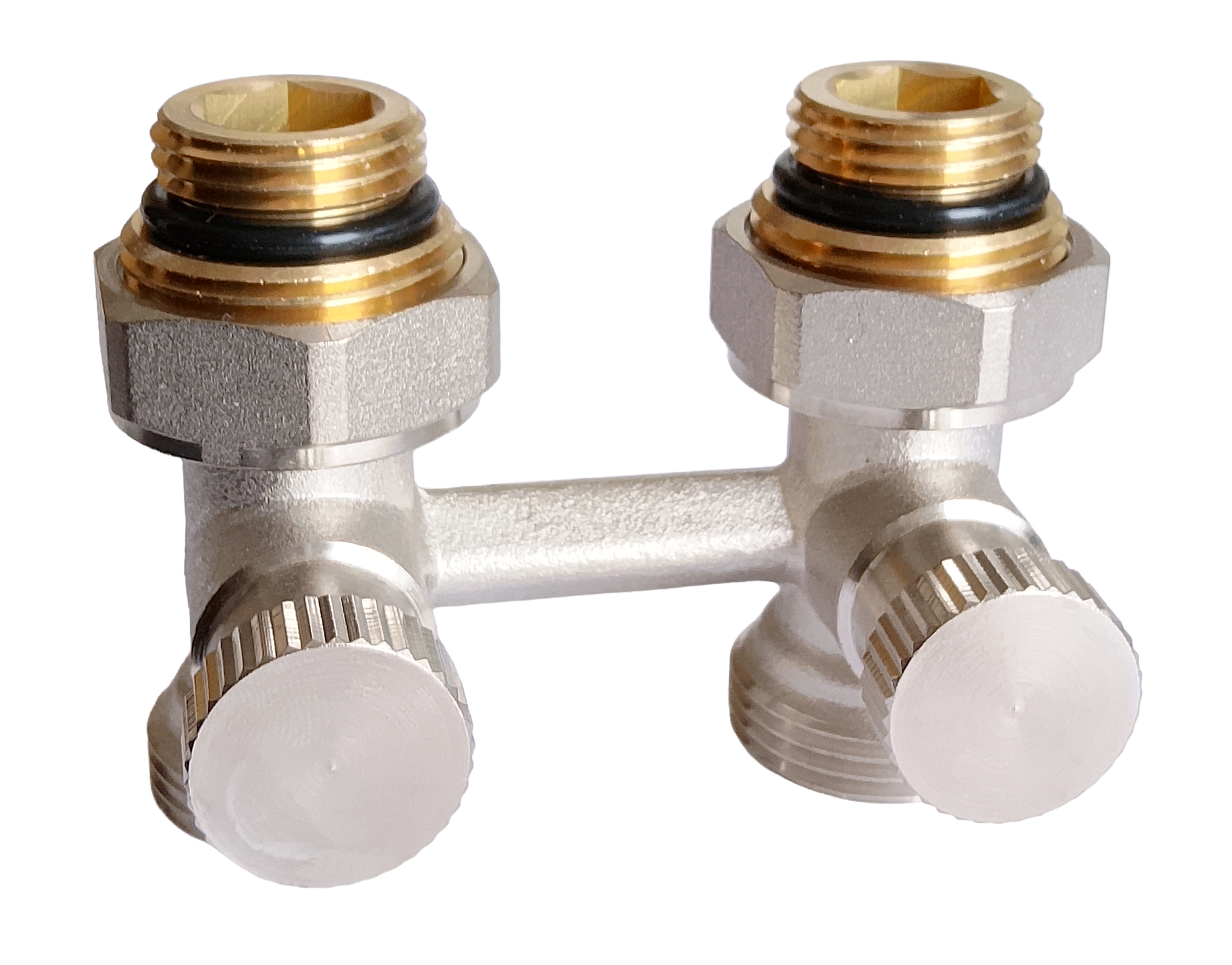

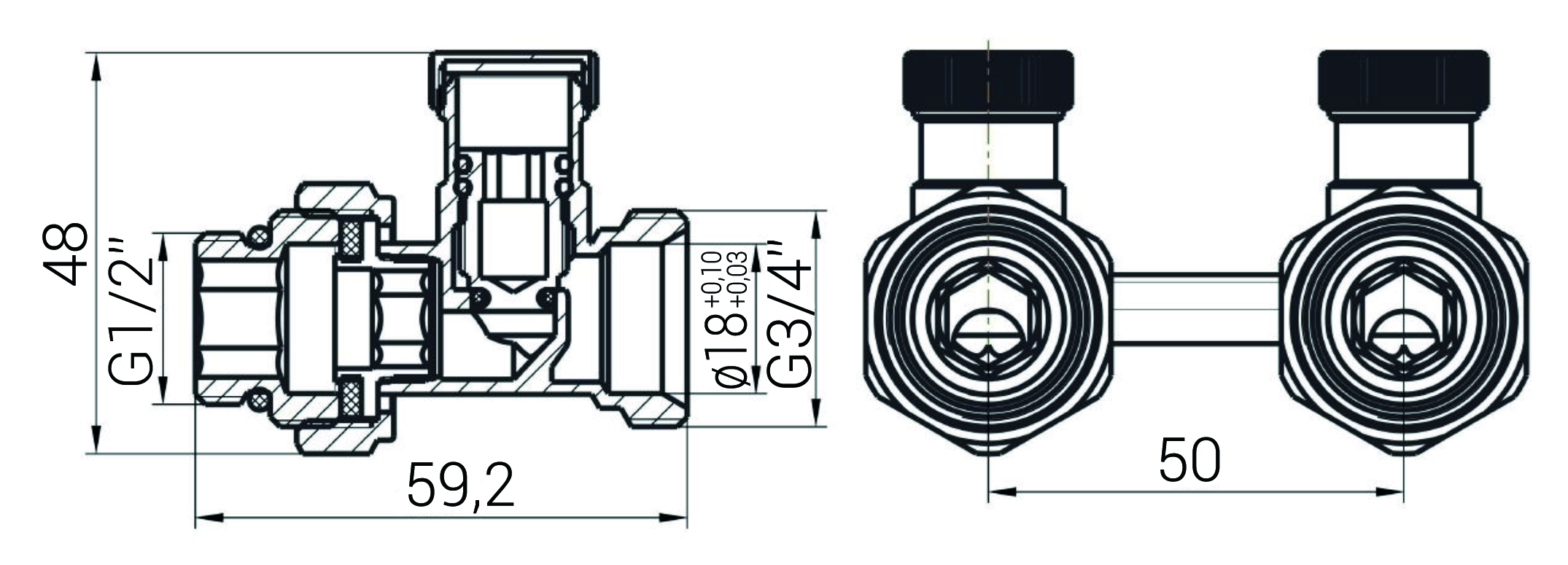

Proste |
HL6081 |
- W zestawie nyple redukcyjne 3/4" x 1/2".
- Przyłącza odcinające podwójne serii TV ustawiane są fabrycznie w pozycji otwartej. Aby zmienić wartość przepływu, należy najpierw wkręcić wkładkę odcinającą przyłącza przy pomocy klucza ampulowego, a następnie poczynając od pozycji zamkniętej zaworu odkręcamy w lewo o odpowiednią ilość obrotów do uzyskania żądanej wielkość Kv przedstawionej na diagramie przepływu.
- Zawory posiadają funkcję odcięcia grzejnika na czas prac konserwacyjnych, remontowych bądź wymiany grzejnika. Prace te jednak muszą być prowadzone przy odciętym przepływie czynnika grzewczego na wkładce odcinającej.
Przyłącze jednak nie może pozostać bez nadzoru podczas prowadzenia powyższych prac.
- W sytuacji prowadzenia prac dłużej niż 1 dzień zaleca się zabezpieczyć krućce przyłączeniowe do grzejnika dodatkowymi zaworami odcinającymi bądź korkami w celu uniknięcia niepożądanych skutków np. zalania.
